18V/0.45A智能家電應用方案



概述

        方案基于雙路18和5V,輸出非隔離開關電源,使用了Chipown設計研發的離線式集成電源控制芯片PN8046。




 PN8046產品手冊>>


特征

   輸入電壓:90~265V

    輸出功率:≤8.1W

    輸出電壓:18V

    輸出電流:0.45A
    效      率:78%



電源原理圖

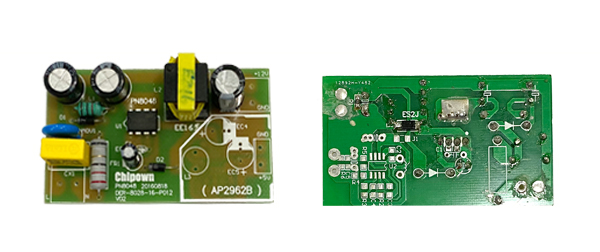

PCB及Demo實物圖

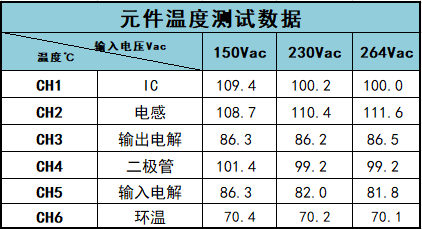

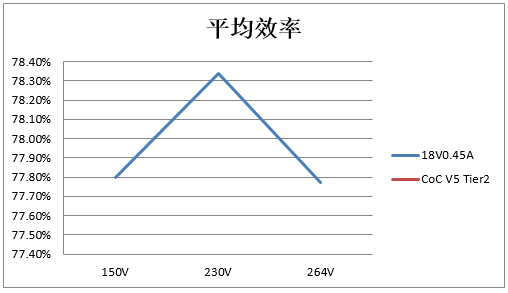

 測試數據



No. RefDes Part Description Package Count Soldering unit cost
1 CX1 X電容 0.1uF/250Vac P=10mm 1
2 MOV1 壓敏電阻 10D471 P=10mm 1
3 EC1 電解電容 400V6.8uF E/C10.0 1
4 EC2 電解電容 400V6.8uF E/C10.0 1
5 EC3 電解電容 680uF/25V E/C10.0 1
6 EC6 CAP 4.7uF/50V E/C5.0 1
7 D1 D2 二極管 1N4007 DO-41 1
8 D3 快速二極管 US2J SMD 1
9 L1 色環電感 1mH 0510 1
10 FR1 Res 22R/2W 線繞電阻 插件 1
11 U1 IC PN8048 DIP-8 1
12 L2 電感 EE13 0.5mH EE13 5+5 1
13 R1 貼片電阻 10 K 5% 0805 1
Toal:
BOM Cost
Part Cost Count      $
SM Cost Count      $
Plug-in Cost Count      $
Total $
Processing Cost
Surface mounted (Glue) $ 0.003 Edit
Surface mounted (Spot solder paste) $ 0.003 Edit
Plug-in( Manual work) $ 0.003 Edit
Plug-in( Machines ) $ 0.003 Edit
1、成本核算可以幫您更便捷的計算出Demo成本。
2、您只需選折加工類型,并填寫器件的單價,點擊確認提交,系統將自動為您核算成本。
3、您也可以根據自己的實際需要修改單價價格來進行計算。
