新一代!內置高壓啟動/過欠壓保護的高集成GaN快充系列
本期,芯朋微技術團隊為各位粉絲分享新一代20-65W GaN快充方案,該方案集當前行業最新控制技術、器件技術、功率封裝技術之大成,進一步優化快充方案的待機功耗、市電保護、功率密度、轉換效率、輸出電壓紋波等關鍵指標,實現技術降本!

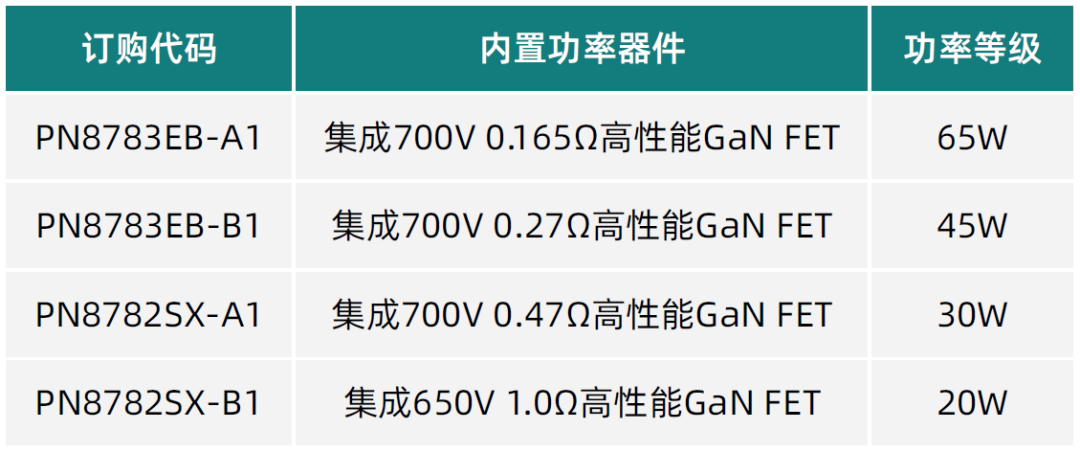

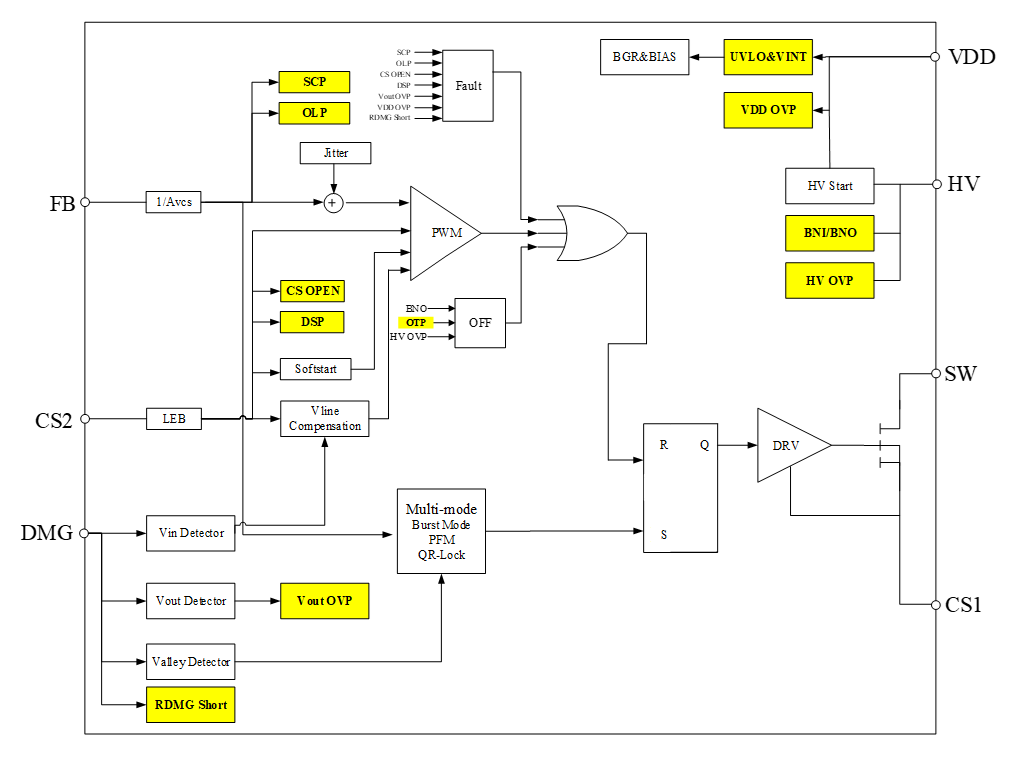

芯片介紹
? 待機功耗低:內置800V高壓啟動電路,節省2顆啟動電阻,待機功耗小于50mW
? 市電保護準:通過HV腳監控市電,實現精準市電欠壓+過壓雙重保護,為GaN器件安全運行保駕護航
? 功率密度高:基于QR-Lock控制技術,最高工作頻率200kHz以上, 顯著減小變壓器及輸出電容體積
? 芯片溫升低: 采用SOP7/PP、SOP10/PP封裝,封裝底部可大面積敷銅散熱,顯著降低芯片溫升
? 轉換效率高: QR-Lock、PFM、Burst 三種混合工作模式,顯著提升全負載段轉換效率,輕松滿足CoC V5 Tier 2
? 輸出電壓紋波低:得益于QR-Lock控制技術,寬輸出電壓下開環傳遞函數的相位裕量充足,輸出電壓紋波較傳統技術降低20mV以上
方案亮點
高壓啟動技術

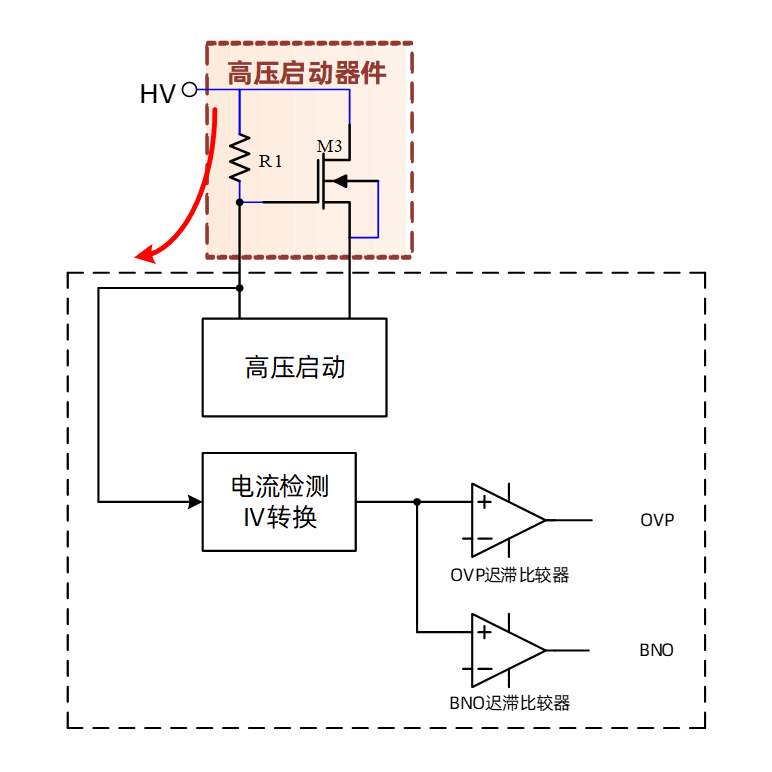

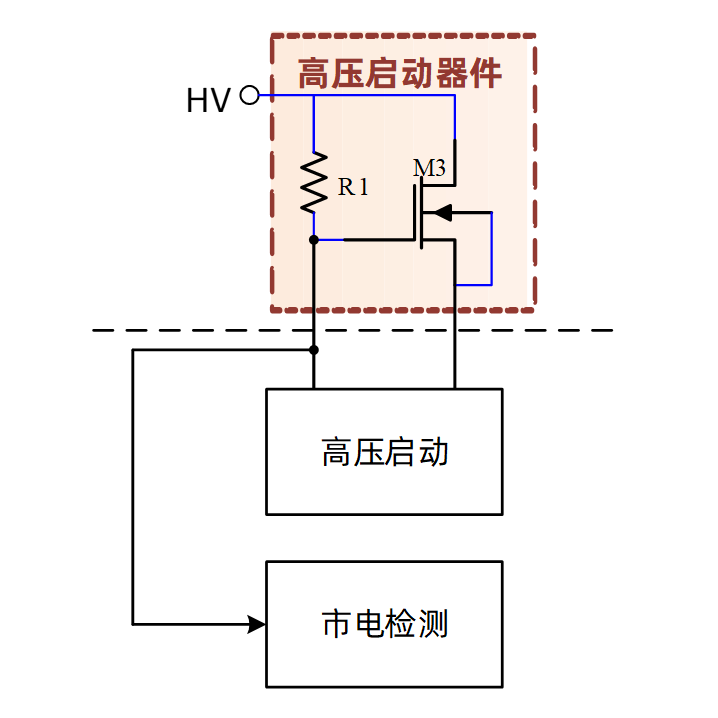

PN8782/3集成高壓啟動管M3,芯片快速啟動后關閉M3,實現低待機功耗。

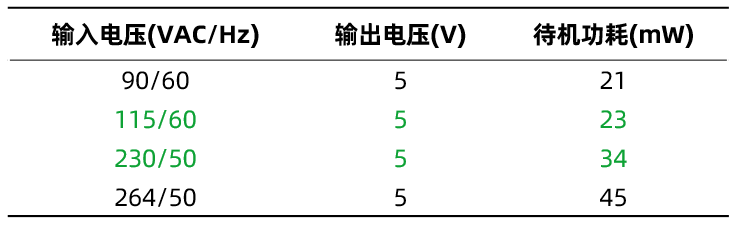

30W Demo待機實測數據如下:
QR-Lock技術

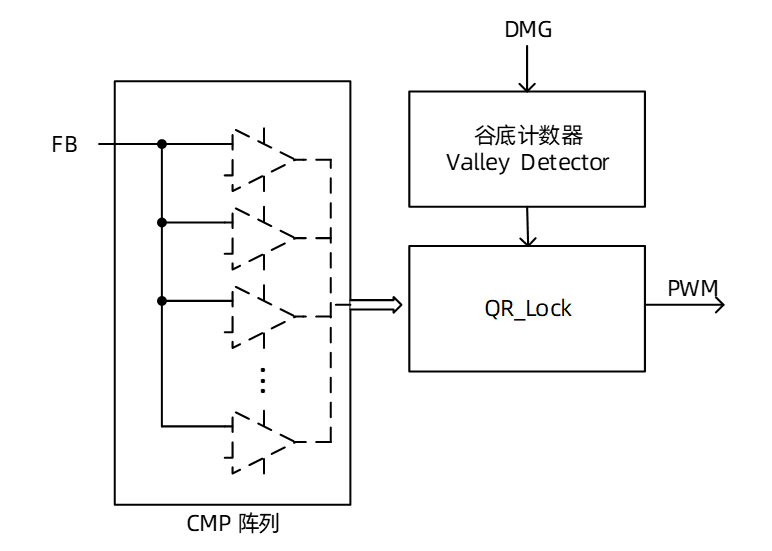

PN8782/3基于QR-Lock控制,可鎖定6個谷底,顯著降低功率GaN開通損耗,支持200kHz以上工作頻率。
30W Demo SW工作波形如下:

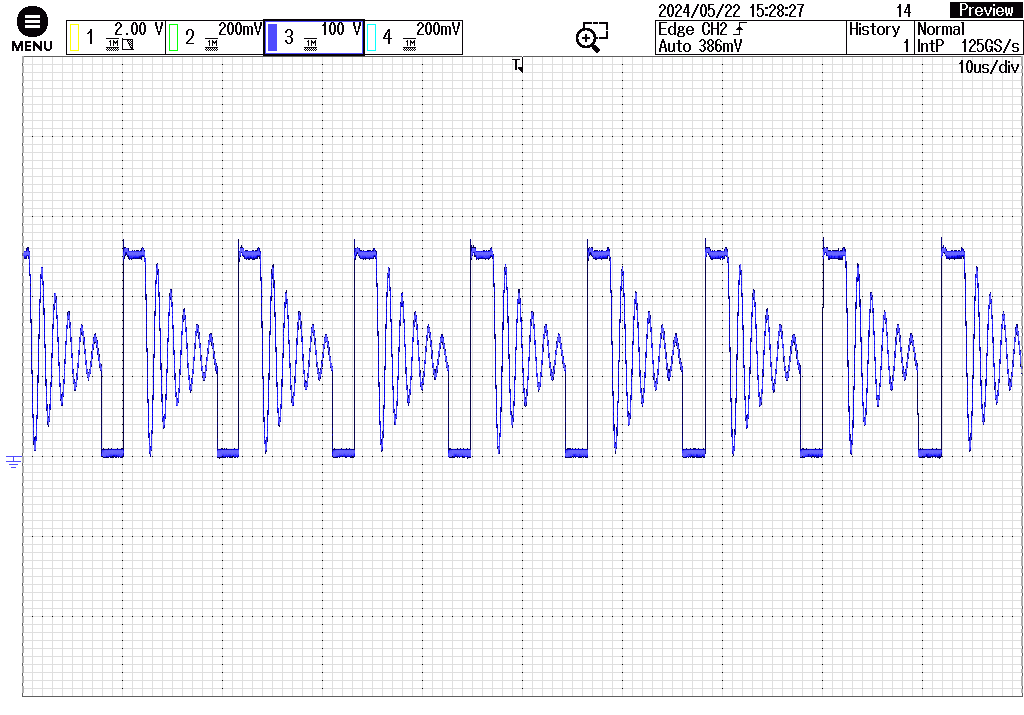

鎖6谷底工作波形

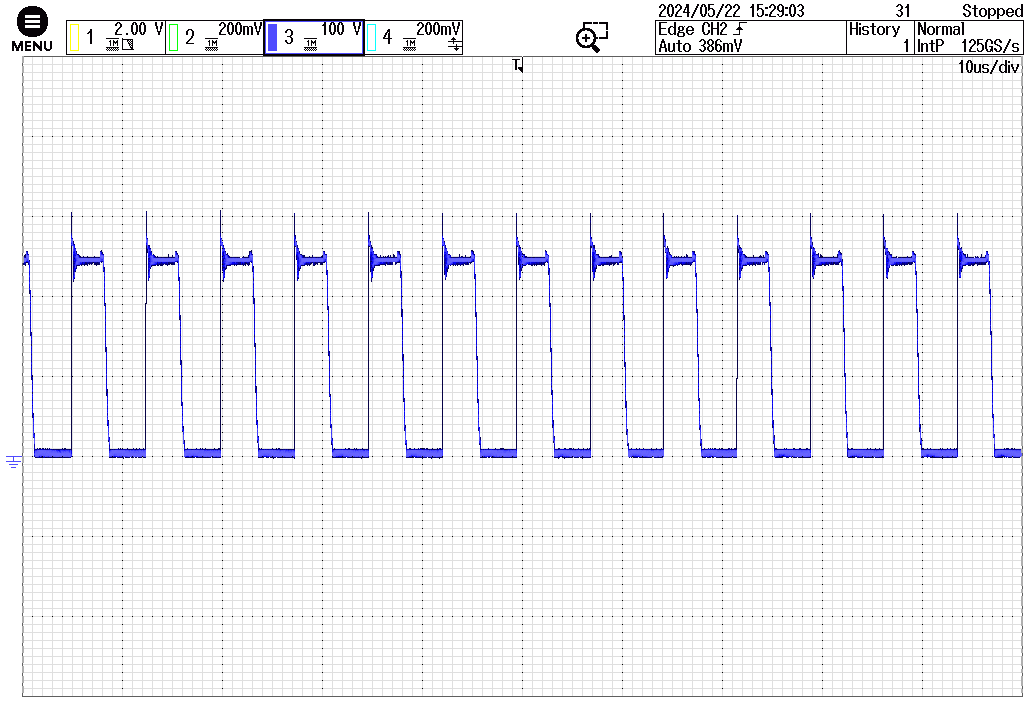

鎖1谷底工作波形
相同系統參數,QR-Lock控制比傳統QR方案,輸出電壓紋波降低20mV以上。

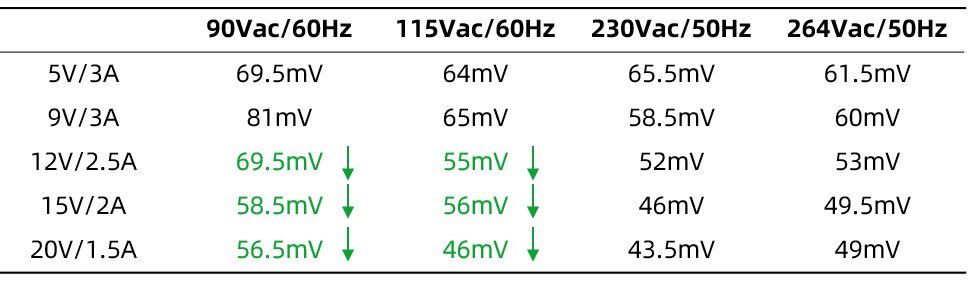

QR-Lock控制

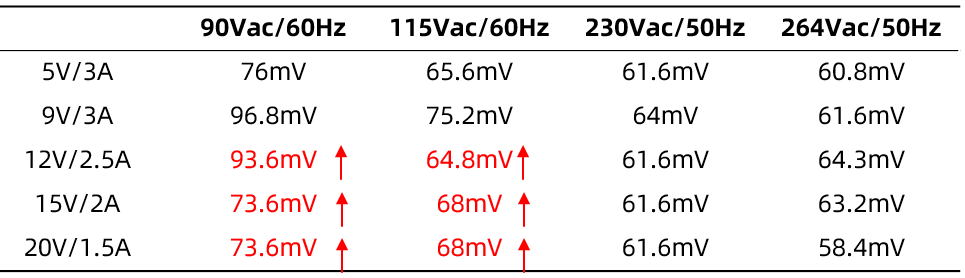

傳統QR控制
混合工作模式

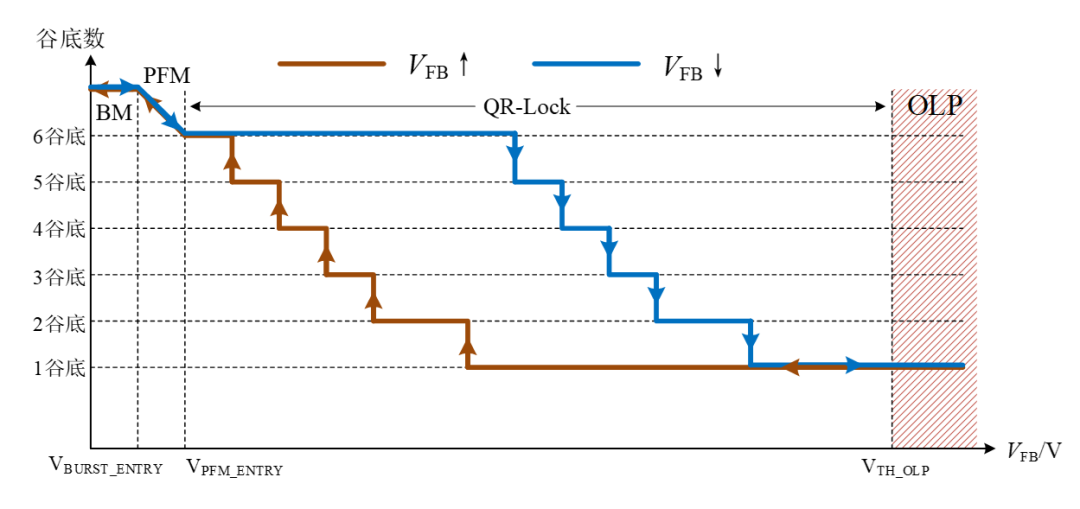

QR-Lock、PFM、Burst 三種混合工作模式,顯著提升全負載段轉換效率。

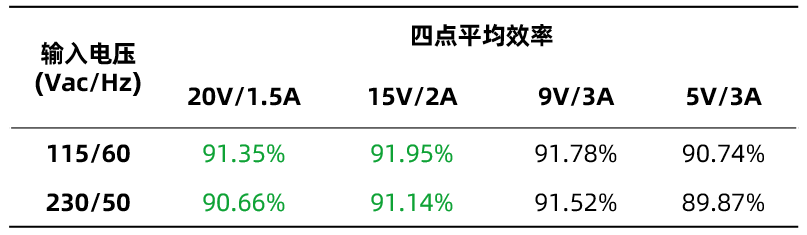

30W Demo的效率實測數據如下:
優異全面的保護功能
芯片提供了極為全面和優異的智能化保護功能,包括輸入過壓保護(LOVP)、輸入欠壓保護(BNO)、輸出過壓保護(OVP)、VDD過壓保護(VDD OVP)、逐周期過流保護(OCP)、輸出短路保護(SCP)、DMG電阻短路保護、次級整流管短路保護(DSP)、CS電阻開路保護、輸出過載保護(OLP)和過溫保護(OTP) ,可輕松應對各種應用場景下可能發生的電源故障!
HV腳采樣電壓在芯片內部經過分壓后與BNO和LOVP基準比較,實現市電欠壓和過壓保護。
市電BNO保護,可避免市電過低損壞整流電路;

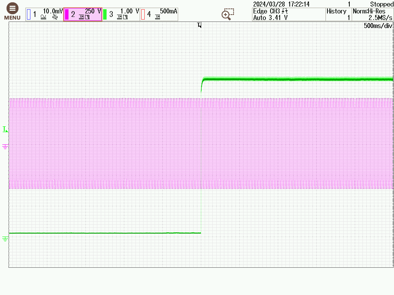

BNI: 71.7Vac

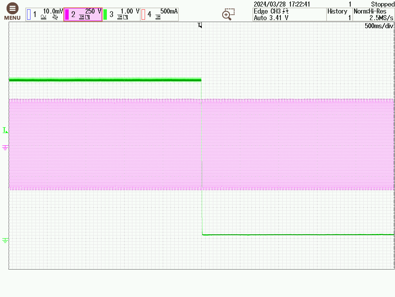

BNO: 63.6Vac

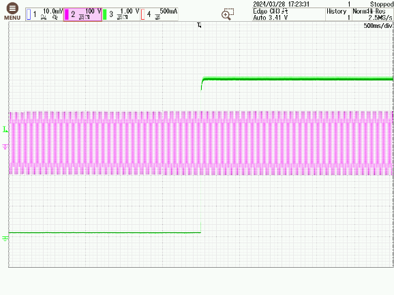

市電OVP保護,可避免市電過高損壞輸入電解電容及GaN功率器件。

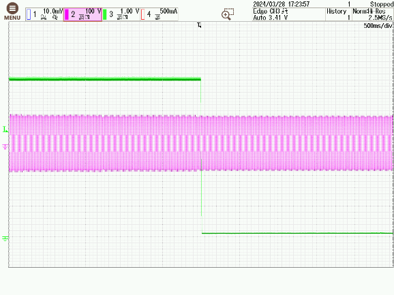

OVP: 364Vac
OVP恢復: 335Vac
應用要點
① 最大峰值電流:為提高芯片可靠性,建議PN8783EB-A1的最大峰值電流不超過3.5A, PN8783EB-B1的最大峰值電流不超過2.5A,PN8782SX-A1最大峰值電流不超過1.9A,PN8782SX-B1最大峰值電流不超過1.3A;
② 輸出電壓采樣:C2和R3應放置在距離DMG腳最近的地方提高輸出電壓采樣準確性,C2推薦值10pF;
③ 芯片供電: VDD電容EC1應放置在距離VDD引腳和GND引腳最近的地方,EC1 推薦值10uF;供電二極管串聯電阻R5推薦值3.3Ω,提高系統安規能力。
如需申請樣品,請識別二維碼填寫信息,將有專業人員聯系您!
